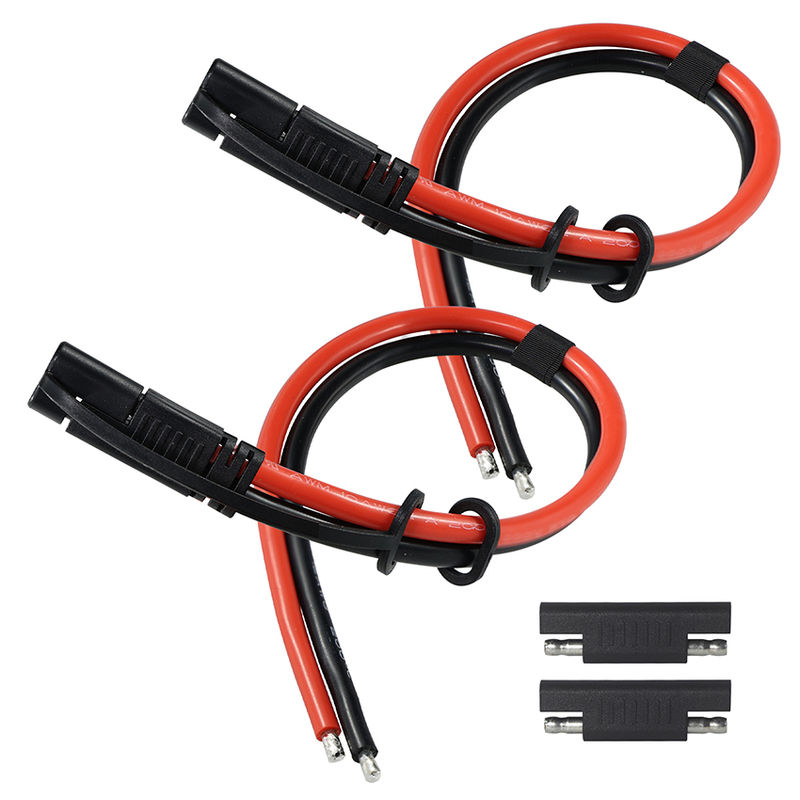

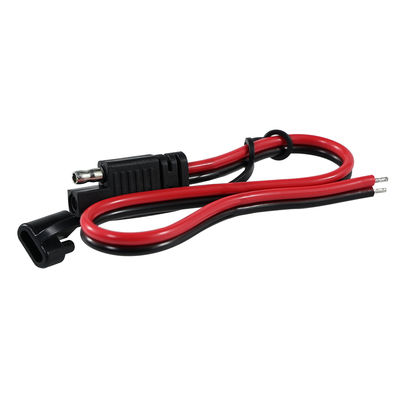

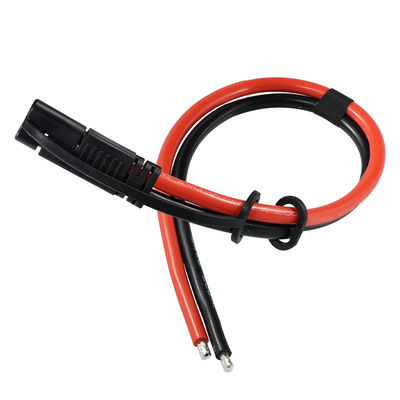

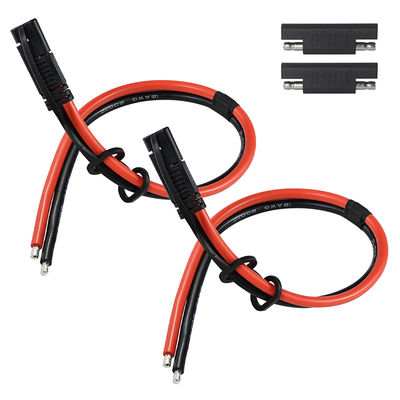

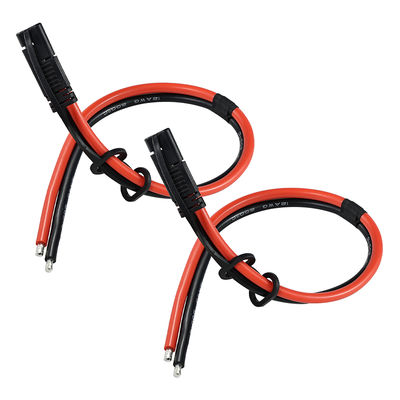

Cable Pigtail SAE de Alta Resistencia a Cobre Estañado | [14 AWG] Conexión Rápida de 2 Pines para Conector SAE Solar y Automotriz
Especificaciones Técnicas Detalladas
| Número de Modelo |
KC-SAE-ST |
| Conector A |
Conector SAE de 2 Pines |
| Conector B |
Extremos de Cable Pelado de Cobre Estañado |
| Calibre del Cable |
[14 AWG] |
| Tipo de Cable |
Cobre Estañado (para una resistencia superior a la corrosión) |
| Núcleo del Conductor |
41 Hilos x 0.254 mm |
| Longitud del Cable |
[30 cm (12 pulgadas)] (Longitudes personalizadas disponibles bajo pedido) |
| Tensión Nominal |
12V - 24V CC |
| Corriente Máxima Nominal |
[15A] Continuo |
| Estándar de Polaridad |
Cable Rojo: Positivo (+), se conecta al Pin Hembra/Cubierto SAE.
Cable Negro: Negativo (-), se conecta al Pin Macho/Expuesto SAE. |
| Material de la Cubierta |
PVC duradero y resistente a la luz solar |
| Temperatura de Funcionamiento |
-40°C a +85°C (-40°F a +185°F) |
| Conformidad |
Cumple con RoHS |
Introducción del Producto
Construya conexiones de alimentación confiables y de alto rendimiento con nuestro Cable Pigtail SAE de Alta Resistencia. Este componente esencial está diseñado para proporcionar un punto de desconexión rápida seguro y conveniente en cualquier sistema de 12V o 24V CC. Con un robusto [cable de cobre estañado de 14 AWG] y un conector SAE estándar de 2 pines, es la opción ideal para crear mazos de cables personalizados, cables de cargador de batería y conexiones de paneles solares. Los extremos pelados pre-estañados están listos para una fácil soldadura o crimpado, lo que le ahorra tiempo y garantiza una unión eléctrica sólida para sus proyectos automotrices, marinos o de energía fuera de la red.
Especificaciones Clave
- Tipo de Conector: Desconexión Rápida SAE de 2 Pines Estándar de la Industria
- Cable: Cobre Estañado de Alta Resistencia [14 AWG]
- Extremos: Cables Pelados Pre-Estañados para integración personalizada
- Clasificación: 12V-24V CC, hasta [15A]
- Uso Principal: Cargadores de Batería, Paneles Solares, Accesorios para RV y Automóviles
Color y Dimensiones
Código de Color para Seguridad:
- Positivo (+): Cubierta del Cable Rojo
- Negativo (-): Cubierta del Cable Negro
Dimensiones Físicas:
Longitud Estándar del Cable: [30 cm / 12 pulgadas].
Como fabricante directo, nos especializamos en pedidos OEM/ODM. Contáctenos para producir cables con la longitud exacta que requiere su proyecto.
Características del Producto
- Desconexión Rápida Estándar de la Industria El conector SAE moldeado proporciona un método rápido, confiable y resistente a la intemperie para conectar y desconectar líneas de alimentación. Ideal para cargadores de batería, configuraciones solares portátiles y accesorios modulares.
- Cable de Cobre Estañado Superior Construido con cable de cobre estañado [14 AWG] para manejar corrientes más altas con una caída de voltaje mínima. El revestimiento de estaño proporciona una excelente resistencia a la corrosión, lo que prolonga drásticamente la vida útil del cable en comparación con el cobre estándar, especialmente en entornos exteriores o marinos.
- Polaridad Predefinida Cableado según el estándar común con el cable rojo (positivo) conectado al pin hembra/protegido SAE, este cable ayuda a prevenir conexiones de polaridad inversa accidentales que pueden dañar los componentes electrónicos sensibles.
- Listo para la Integración Los extremos del cable pelado están estañados por expertos, lo que facilita la soldadura a placas de circuito o el crimpado en una amplia variedad de terminales para una integración perfecta en su mazo de cables personalizado o producto.
Aplicaciones
Un bloque de construcción fundamental para fabricantes, instaladores y aficionados. Este pigtail SAE es perfecto para:
- Sistemas de Energía Solar: Creación de cables de conexión desde paneles solares a controladores de carga o baterías.
- Automotriz y Powersports: Fabricación de cables personalizados para cargadores de batería, equipos con calefacción, unidades GPS y otros accesorios de 12V.
- RV y Marina: Cableado para motores de arrastre, sistemas de energía auxiliar y estaciones de energía portátiles.
- Fabricación OEM: Integración de una entrada de alimentación de desconexión rápida en nuevos productos electrónicos.
- Proyectos de Bricolaje: Cualquier aplicación de CC de bajo voltaje que requiera una conexión de alimentación robusta y extraíble.
Información de Seguridad y Polaridad
CRÍTICO: Se recomienda la verificación de la polaridad
Este cable sigue el estándar de cableado SAE más común (Rojo/+ al pin Hembra/Cubierto). Sin embargo, no existe un organismo oficial que rija la polaridad SAE. Antes de conectar, le recomendamos encarecidamente que utilice un multímetro para verificar la polaridad de su equipo existente para evitar daños.
Mejores Prácticas para la Instalación:
- Funda sus Circuitos: Siempre instale un fusible con la clasificación adecuada (por ejemplo, 15A o menos para este cable) en la línea positiva lo más cerca posible de la fuente de alimentación.
- Conexiones Seguras: Asegúrese de que todos los empalmes estén correctamente crimpados o soldados y sellados con tubos termorretráctiles para una conexión duradera y resistente a la intemperie.
Preguntas Frecuentes (FAQ)
P1. ¿Es usted una fábrica o una empresa comercial?
R: Somos una fábrica con más de 16 años de experiencia en exportación.
P2. ¿Cuáles son sus condiciones de pago?
R: T/T 30% como depósito y 70% antes de la entrega.
P3. ¿Cuáles son sus condiciones de entrega?
R: EXW, FOB, CFR, CIF, DDU.
P4. ¿Muestras?
R: Hay disponibles 2-5 muestras gratuitas, el flete corre a su cargo. El tiempo de entrega suele ser de 2-3 días. Las muestras personalizadas tardarán entre 5 y 10 días.
P5. ¿Cuál es el tiempo de entrega si realizamos un pedido?
R: Depende de las cantidades del pedido. Por lo general, podemos entregar los productos en un plazo de 10 a 15 días hábiles; para pedidos de mayor cantidad, confirmaremos cuando realice el pedido oficial.
P6. ¿Prueban todos sus productos antes de la entrega?
R: Sí, tenemos una prueba del 100% antes de la entrega.
P7. ¿Cómo enviar la carga?
R: A su solicitud, por mar, por expreso, todos están disponibles.
